一、屋面構造

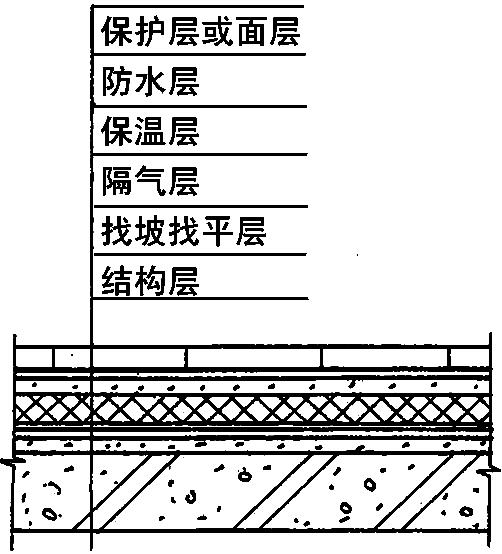

保溫屋面構造層次示意圖：

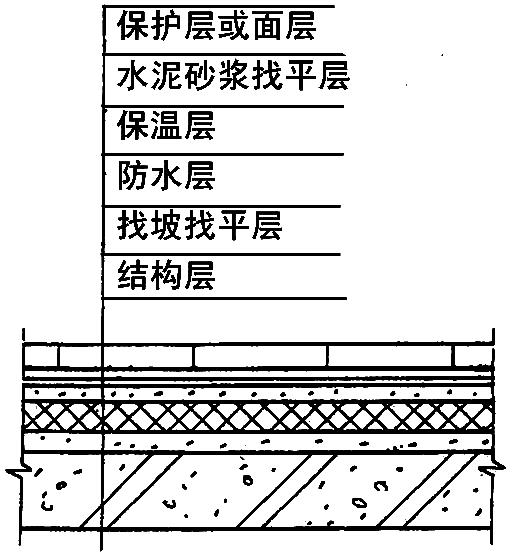

倒置式屋面構造層次示意圖：
二、找平層施工
一般采用水泥砂漿、細石砼或?yàn)r青砂漿作屋面的整體找平層。
1、厚度及技術要求
?、潘嗌皾{找平層：當結構層為現澆砼整體板時，厚度為15～20mm；當有整體或塊狀材料保溫層時，厚度為20～25mm；當結構層為裝配式砼板且保溫層為松散材料時，厚度為20～30mm。
水泥砂漿采用1：2.5～1:3(水泥：砂)體積比，水泥強度等級不低于32.5級。
⑵細石砼找平層：厚度為30～35mm，砼強度等級不低于C20。
?、菫r青砂漿找平層：當結構層為現澆砼整體板時，厚度為15～20mm；當結構層為裝配式砼板且保溫層為整體或塊狀材料時，厚度為20～25mm。瀝青砂漿采用1：8（瀝青：砂）質量比。
2、找平層的排水坡度
平屋面采用結構找坡時不應小于3%，材料找坡時宜為2%；天溝、檐溝縱向找坡不應小于1%，溝底水落差不得超過200mm。
3、節點處理
找平層在突出屋面結構(女兒墻、山墻、變形縫、煙囪)的交接處和轉角處應作成園弧形，園弧半徑當防水層為瀝青防水卷材時R=100～150mm，高聚物改性瀝青防水卷材時R=50mm，合成高分子防水卷材時R=20mm。內部排水的落水口周圍，找平層應做成略低的凹坑。
高低跨變形縫處理：

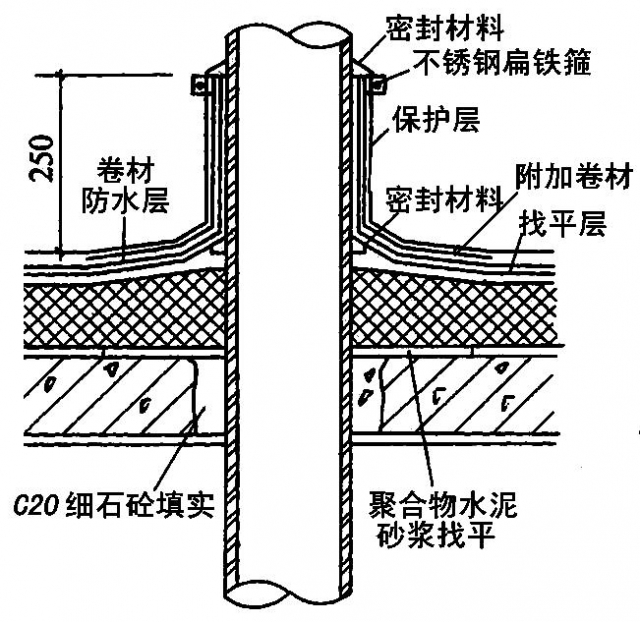

伸出屋面管道防水處理：

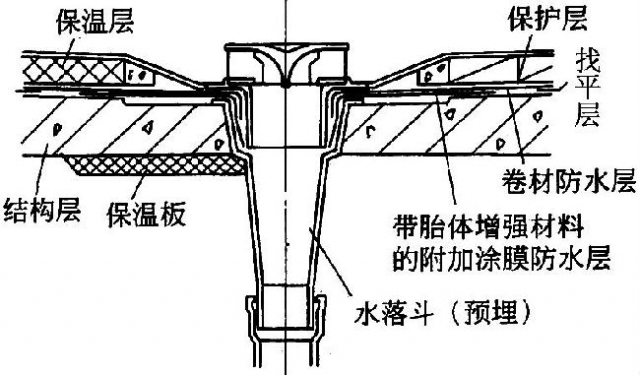

直式水落口：
4、找平層的分格縫
找平層宜設分格縫，并嵌填密封材料。分格縫應留設在板端縫處，其縱橫縫的最大間距，水泥砂漿或細石砼找平層不宜大于6m，瀝青砂漿不宜大于4m。

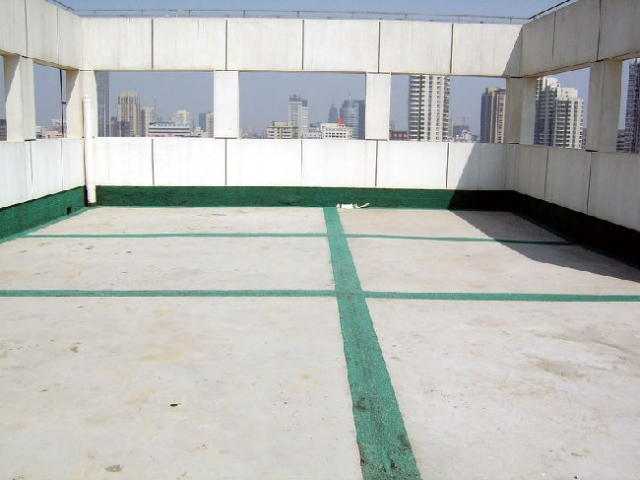

屋面分格縫的面層處理：
三、保溫層施工
1、保溫層材料
保溫材料可分為三類：一是松散材料，如爐渣、膨脹蛭石、膨脹珍珠巖等，目前已較少使用。二是板狀材料，如膨脹蛭石、膨脹珍珠巖塊，泡沫水泥、加氣砼塊，巖棉板、EPS聚笨板、XPS擠塑板。三是整體現澆（噴）保溫層，如瀝青膨脹蛭石、瀝青膨脹珍珠巖、聚胺酯硬泡防水保溫一體化系統等。
目前較多使用的是巖棉板、EPS聚笨板、XPS擠塑板等板狀材料。聚胺酯硬泡防水保溫等一體化系統發展迅速。
2、保溫層的施工
保溫層施工前基層應平整、干燥和干凈，保溫板緊貼（靠）基層、鋪平墊穩、分層鋪設時上下層接縫錯開，拼縫嚴密，板間縫隙應采用同類型材料嵌填密實，粘貼應貼嚴粘牢，找坡正確。

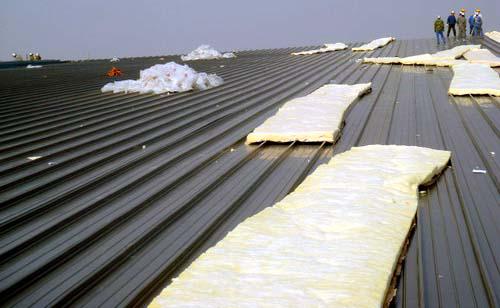

巖棉板保溫層鋪設：

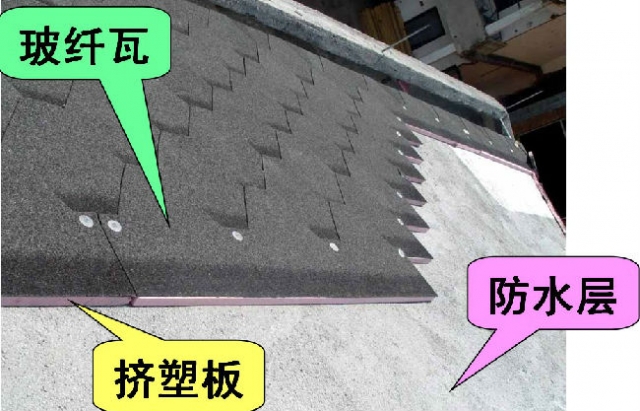

XPS擠塑板保溫屋面：
屋面聚氨酯防水保溫一體化系統
采用高壓無氣噴涂機現場直接發泡成型工藝，使屋面防水保溫一體化，形成的防水保溫層連續無接縫，具有保溫效果優異、粘接性能好、強度高、抗?jié)B透性強和耐老化性能優異等特點。

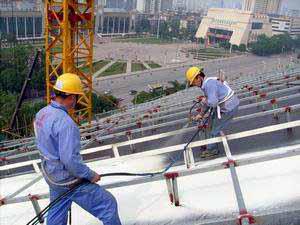

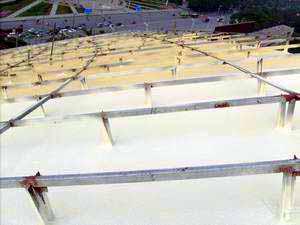

噴涂聚氨酯硬泡：
聚氨酯防水保溫屋面：
屋面效果：
四、卷材防水層施工
1、瀝青卷材防水層施工
瀝青卷材防水層只允許在防水等級為Ⅲ、Ⅳ級的屋面防水層中使用，Ⅲ級屋面為三氈四油，Ⅳ級屋面為二氈三油。
⑴卷材存放
不同品種、標號、規格的卷材應分別直立堆放，高度不超過2層。避免雨淋、日曬和受潮，嚴禁接近火源和熱源，避免與化學介質和有機溶劑等有害物質接觸。

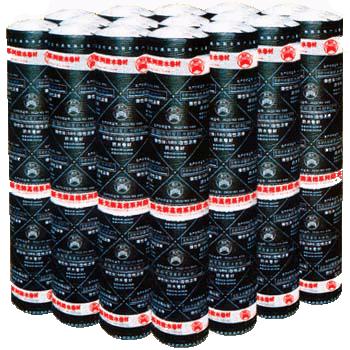

防水卷材的存放：
?、苹鶎忧謇砑案稍锍潭葯z查
瀝青卷材防水層的施工應在屋面其它工程完工后進行。鋪設屋面隔氣層和防水層前，基層必須干凈、干燥。

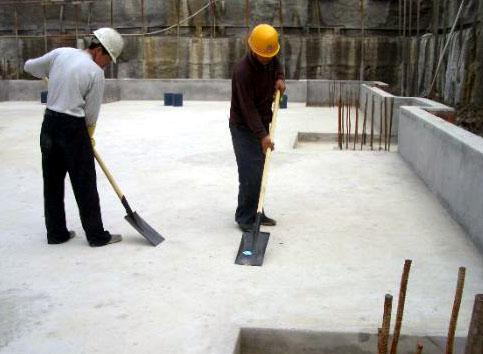

清理基層：

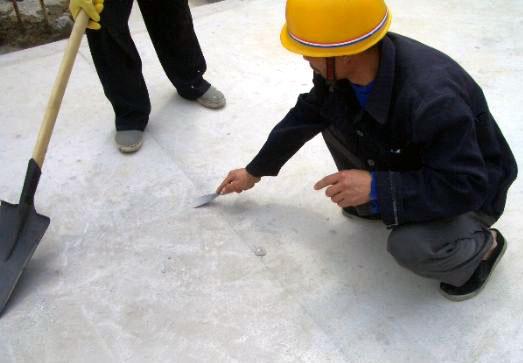

鏟除灰渣、油污等附著物：
將一塊1m2卷材平坦干鋪在找平層上，靜置3～4h后掀開檢查，找平層覆蓋部位無水印即可鋪設。
?、腔鶎犹幚?/span>
基層處理劑(冷底子油)具有較強的滲透性和憎水性，能增強瀝青膠結材料與找平層的粘結力?；鶎犹幚韯┑耐克⒁话阍谡移綄痈稍锖筮M(jìn)行，涂刷應薄而均勻、不得有空白、麻點或氣泡。

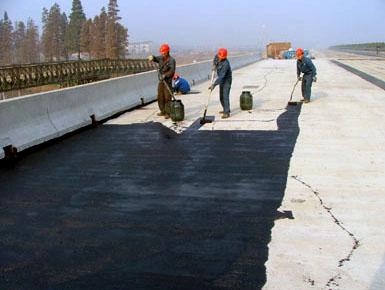

冷底子油施工：

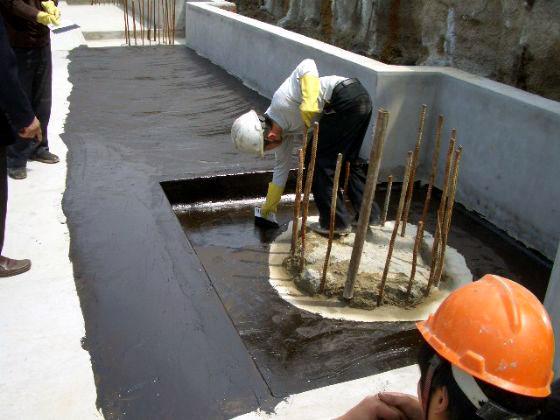

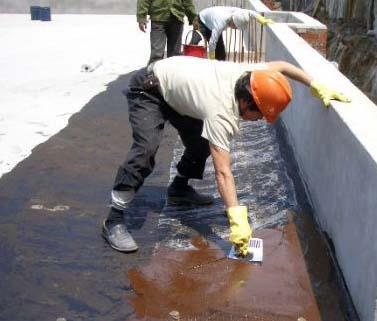

涂刷環氧改性瀝青基層處理劑：
?、染聿牡匿佡N方向
當屋面坡度小于3%時，卷材宜平行屋脊鋪貼；屋面坡度在3～15%時，卷材可平行或垂直屋脊鋪貼；屋面坡度大于15%或屋面受震動時，卷材應垂直屋脊鋪貼；上下層卷材不得相互垂直鋪貼。
平行于屋脊鋪貼時，應從天溝或檐口開始向上逐層鋪貼，兩幅卷材的長邊搭接(壓邊)應順流水方向，長邊搭接寬度不小于70mm(滿粘法)或100mm(空鋪、點粘、條粘法)；短邊搭接(接頭)應順主導風向，搭接寬度不小于100mm(滿粘法)或150mm(空鋪、點粘、條粘法)。
相鄰兩幅卷材短邊搭接縫應錯開不小于500mm，上下兩層卷材應錯開1/3或1/2幅卷材寬度。平行于屋脊鋪貼可一幅卷材一鋪到底，工作面大、接頭少、效率高，利用了卷材橫向抗拉強度高于縱向抗拉強度的特點，防止卷材因基層變形而產生裂縫，宜優先采用。

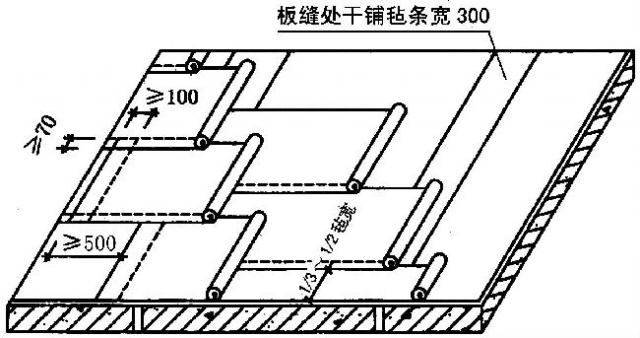

卷材水平鋪貼搭接要求：

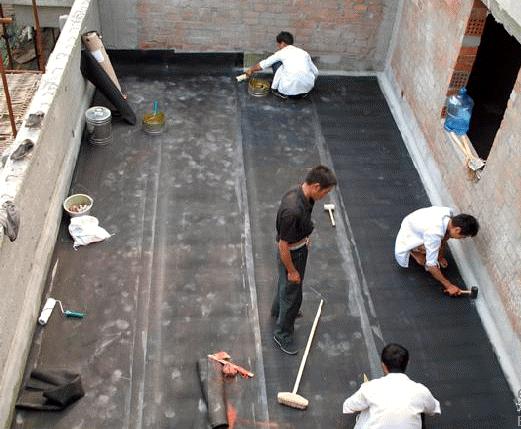

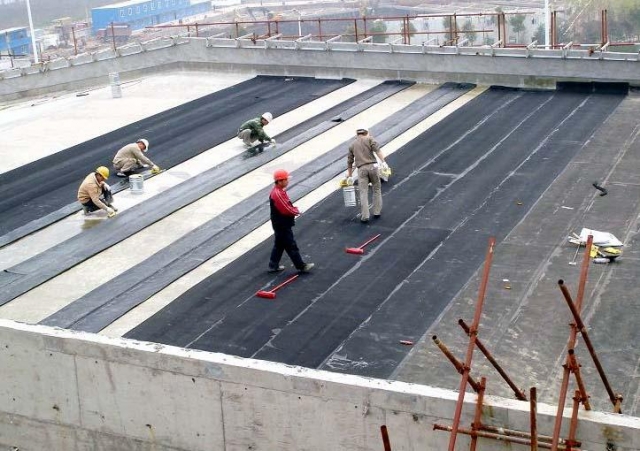

卷材平行于屋脊鋪貼：
垂直于屋脊鋪貼時，則應從屋脊向檐口鋪貼，壓邊順主導風向，接頭順流水方向，屋脊處不能留設搭接縫，必須使卷材相互越過屋脊交錯搭接以增強屋脊的防水和耐久性。
鋪貼大面積屋面防水卷材前，應先對落水口、天溝、女兒墻和沉降縫等地方進行加強處理，做好泛水處理，再鋪貼大屋面的卷材，當鋪貼連續多跨或高低跨屋面時，應按先高跨后低跨、先遠后近的順序進行。

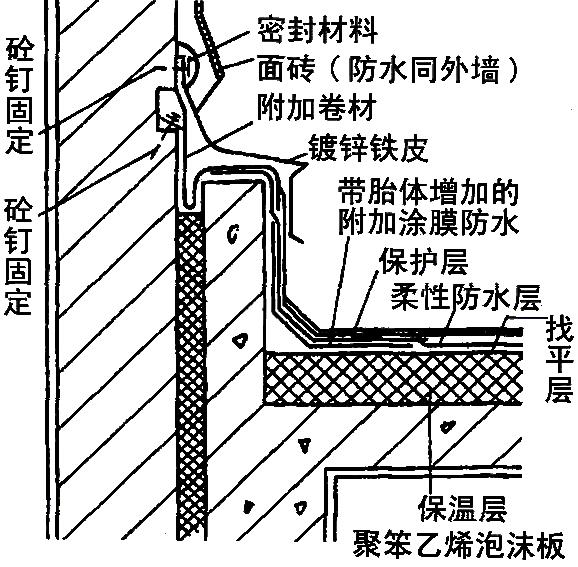

高低跨屋面泛水處理：
?、射佡N方法
主要有澆油法、刷油法、刮油法和撒油法。
①澆油法：又稱趕油法，是將瀝青膠澆到基層上，然后推著卷材向前滾動使卷材與基層粘結緊密；
?、谒⒂头ǎ菏怯妹r青膠在基層上刷開，刷油長度以300～500mm為宜，出油邊不應大于50mm，然后快速鋪壓卷材；
?、酃斡头ǎ菏菍r青膠澆在基層上后，用厚5～10mm的膠皮刮板刮開瀝青膠鋪貼；
?、苋鲇头ǎ河糜诨鶎硬惶稍?、需做排氣屋面的情況，在鋪第一層卷材時，先在卷材周邊滿涂瀝青，中間用撒蛇形花的方法撒油鋪貼，其余各層仍按澆油、刮油、刷油法鋪貼。
瀝青膠中的瀝青成分應與卷材中瀝青成分相同。熱瀝青瑪偙脂的加熱溫度不超過2400C，使用溫度不低于1900C，瀝青瑪偙脂應涂刮均勻，不得過厚或堆積。
粘結層厚度：熱瀝青瑪偙脂為1～1.5mm，冷瀝青瑪偙脂為0.5～1mm；
面層厚度：熱瀝青瑪偙脂為2～3mm，冷瀝青瑪偙脂為1～1.5mm。
?、时Ｗo(hù)層的施工：綠豆砂保護層是在各層卷材鋪貼完后，在上層表面澆一層2～4mm的瀝青膠，趁熱撒上一層粒徑為3～5mm的小豆石，并加以壓實，使豆石與瀝青膠粘結牢固，未粘結的豆石應掃除干凈；
采用水泥砂漿、塊材或細石砼等剛性保護層時，保護層與防水層之間應設置隔離層，保護層應設分格縫，水泥砂漿保護層分格面積宜為1m2；塊體材料不宜大于100m2，細石砼保護層不大于36m2。剛性保護層與女兒墻、山墻之間應預留寬度為30mm的縫隙，并用密封材料嵌填嚴密。
2、高聚物改性瀝青卷材防水層施工
高聚物改性瀝青卷材可在防水等級為Ⅰ、Ⅱ、Ⅲ級的屋面防水層中使用。Ⅲ級屋面可一道設防，卷材厚度不小于4mm；Ⅱ級屋面應二道設防，卷材厚度不小于3mm；Ⅰ級屋面應三道或三道以上設防，卷材厚度不小于3mm。
?、糯罱娱L(zhǎng)度
長邊搭接寬度不小于80mm(滿粘法)或100mm(空鋪、點粘、條粘法)；短邊搭接寬度不小于80mm(滿粘法)或100mm(空鋪、點粘、條粘法)。
SBS卷材的長邊搭接：
?、茻崛芊ㄊ┕?/span>
熱熔法不需涂刷膠粘劑，直接用火焰烘烤后與基層粘貼，能降低造價，當氣溫較低或基層略有濕氣時尤為合適。
熱溶法一般在涂刷基層處理劑8h后進行，火焰加熱器的噴嘴距卷材面的距離約0.5m左右，與基層呈45～600角。

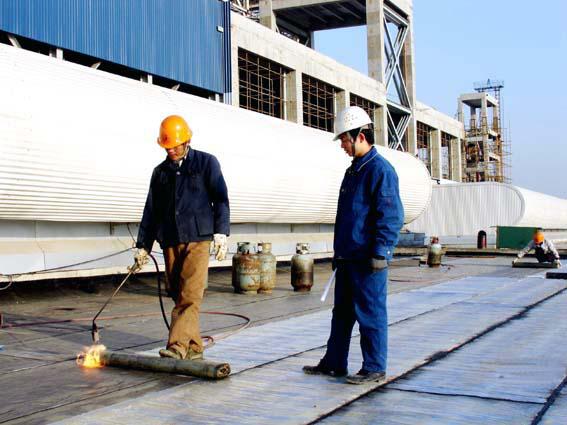

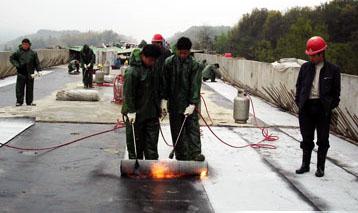

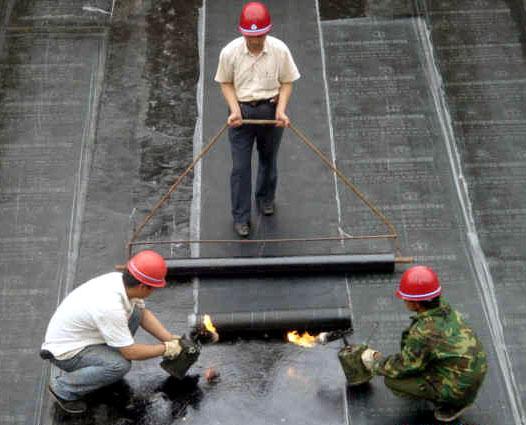

熱溶法施工：

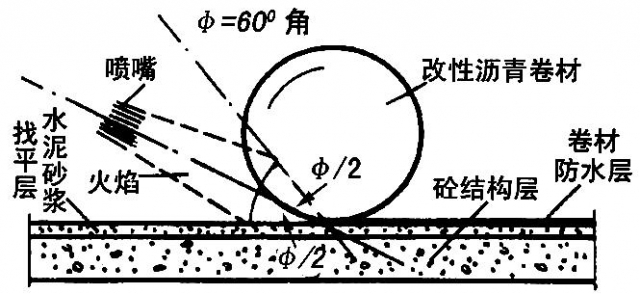

熔焊火焰與卷材和基層表面的相對位置：
加熱卷材應均勻，至熱溶膠層出現黑色光澤、發亮至稍有微泡出現，不得過分加熱或燒穿卷材，熱溶后應立即滾鋪卷材，滾鋪時應排除卷材下面的空氣，使之平展無皺折，并用輥壓粘結牢固。

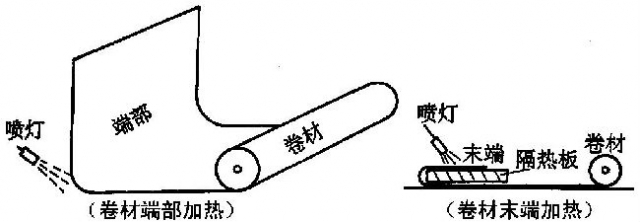

熱熔卷材端部鋪貼示意圖：
搭接部位應采用熱風焊槍加熱，接縫部位必須溢出熱溶的改性瀝青膠，隨即刮平封口、粘貼牢固。
熱熔卷材可采用滿粘法和條粘法，滿粘法采用滾鋪法施工，條粘法采用展鋪法施工。
⑶冷粘法施工
卷材鋪貼時邊涂刷膠粘劑邊向前滾鋪卷材，并及時輥壓密實。卷材的接縫既可用膠結劑粘合，也可用汽油噴燈加熱熔接。
冷粘法施工：
3、合成高分子卷材防水層施工
合成高分子卷材可在防水等級為Ⅰ、Ⅱ、Ⅲ級的屋面防水層中使用。Ⅲ級屋面可一道設防，卷材厚度不小于1.2mm；Ⅱ級屋面應二道設防，卷材厚度不小于1.2mm；Ⅰ級屋面應三道或三道以上設防，卷材厚度不小于1.5mm。
?、糯罱娱L(zhǎng)度
采用膠粘劑時長邊和短邊的搭接寬度均不小于80mm(滿粘法)或100mm(空鋪、點粘、條粘法)；采用膠粘帶時長邊和短邊搭接寬度均不小于50mm(滿粘法)或60mm(空鋪、點粘、條粘法)。
?、颇z粘劑的調配和攪拌
膠粘劑由廠家配套供應，單組份粘結劑只需開桶攪拌均勻即可使用，雙組份膠粘劑須嚴格按廠家的配合比和配制方法進行計量、摻合、攪拌均勻方能使用，粘結劑為不同品種時，不得混用。
?、峭克⒛z粘劑
膠粘劑應均勻涂刷在卷材的背面，不得涂刷過薄而露底、也不得涂刷過多而堆積。搭接縫部位不得涂刷膠粘劑，此部位留作涂刷接縫膠粘劑。某些卷材要求卷材背面和基層表面均涂刷膠粘劑。
?、染聿牡匿佡N
卷材鋪貼的時機視膠粘劑的性能和施工環境而不同，有的要求膠粘劑涂刷后立即鋪貼，有的要求涂刷后靜置10～30min，用手指觸不粘手時即可開始鋪貼。鋪貼時卷材不得皺折，也不得用力拉伸卷材，應排除卷材下面的空氣，輥壓粘貼牢固。
常用的鋪貼方法有“抬鋪法”和“滾鋪法”。

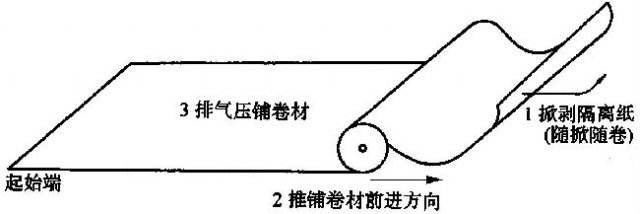

自粘型卷材滾鋪法施工示意圖:
五、涂膜防水屋面
涂膜防水屋面是以高分子合成材料為主體的涂料，涂布在經嵌縫處理的屋面找平層上，形成具有防水效能的堅韌涂膜。
1、板縫嵌縫
?、徘犊p油膏和膠泥
油膏有兩類，一類是瀝青油膏、橡膠瀝青油膏、塑料油膏等，一般采用冷嵌施工；另一類是聚氯乙烯膠泥，由聚氯乙烯樹脂、煤焦油為主劑，摻入增塑劑、穩定劑和填充料，在現場邊加熱邊攪拌，在130～1400C保持5～10min塑化而成，為熱嵌施工。
?、魄犊p施工
冷嵌油膏宜用嵌縫槍或?qū)⒂透嗲懈畛蓷l，隨切隨嵌，用力壓實嵌密，接槎做成斜槎。
熱嵌膠泥應自下而上進行，溫度不低于1100C，先嵌垂直于屋脊的板縫，后嵌平行于屋脊的板縫，在灌垂直于屋脊的板縫時，凡與平行于屋脊板縫的交叉處兩側各灌150mm，并留成斜槎。油膏的覆蓋寬度應超出板縫每邊不少于20mm。

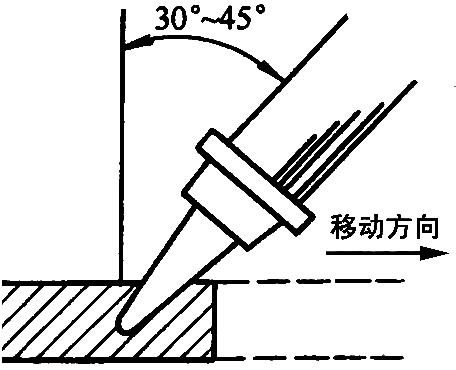

擠出槍嵌填:

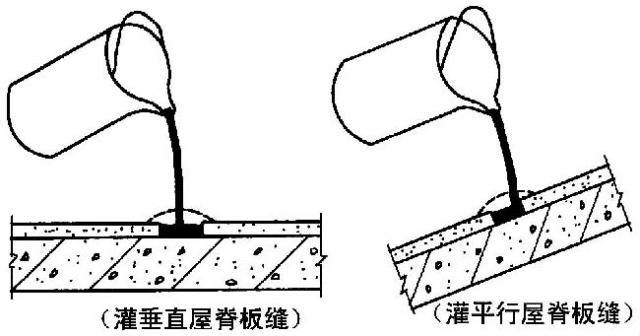

密封材料熱灌法施工:
2、防水涂料施工
涂料施工一般采用手工抹壓、涂刷或噴涂等方法進行。涂膜應根據防水涂料的品種分遍涂布，防水層與基層粘結牢固、表面平整、涂刷均勻，無流淌、皺折、鼓泡、露胎體和翹邊等缺陷，上一層涂層干燥成膜后方可涂后一遍涂料，不可一次涂成。

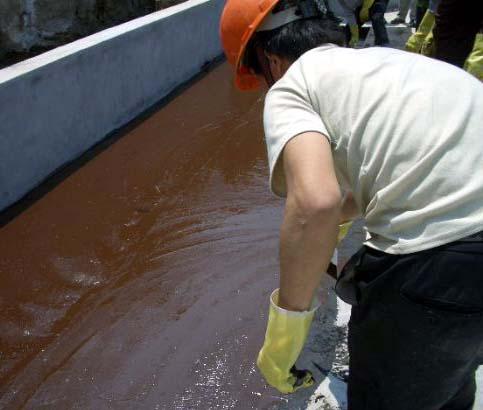

手工抹壓涂刷:
涂刷均勻:
表面平整:
屋面坡度小于15%時胎體增強材料平行于屋脊鋪設，屋面坡度大于15%時應垂直于屋脊鋪設，胎體長邊搭接寬度不小于50mm，短邊搭接寬度不小于70mm，上下層不得相互垂直鋪設，搭接縫應錯開不小于幅寬的1/3。
在涂層結膜硬化前，不得在其上行走或堆放物品。
雨天或涂層干燥結膜前可能下雨刮風時不得施工，不宜在氣溫高于350C及日均氣溫在50C以下時施工。

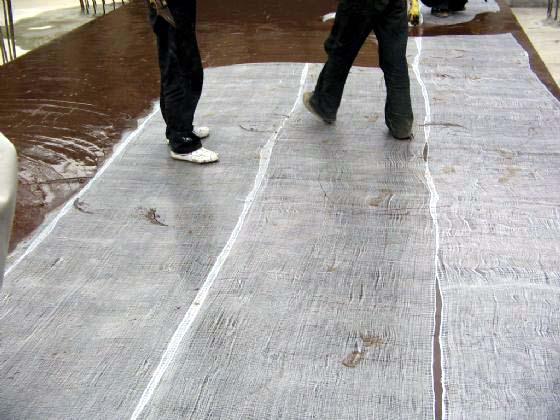

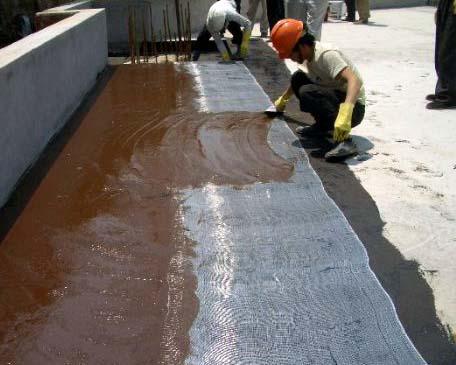

胎體增強材料的鋪設:
六、剛性防水屋面
剛性防水屋面常采用普通細石砼防水屋面，適用于防水等級為Ⅰ～Ⅲ級的屋面防水，不能用于設有松散材料保溫層的屋面、受較大震動或沖擊的屋面和坡度大于15%的屋面。
1、一般規定
?、彭牛杭?xì)石砼防水屋面的厚度不小于40mm，砼強度等級不低于C20，每立方米砼水泥用量不少于330kg，水灰比不大于0.55。
粗骨料最大粒徑不大于15mm，含泥量不大于1%，細骨料含泥量不大于2%，優先采用普通硅酸鹽水泥，強度等級不低于42.5級，不得使用火山灰水泥，砼應機械攪拌、機械振搗。
⑵分格縫
為避免受溫度影響產生裂縫，細石砼防水層應設置分格縫，分格縫設在屋面板的支承端、屋面轉折處、防水層與突出屋面結構的交接處，并與板縫對齊，其縱橫間距不宜大于6m。分格縫采用木條留設，上口寬30mm，下口寬20mm，待砼初凝后取出，分格縫內嵌填油膏等密封材料，縫口上還需做覆蓋保護層。
⑶配筋
細石砼防水屋面應配置φ4～6、間距100～200mm的雙向鋼筋網片，位置以居中偏上為宜。鋼筋網片在分格縫處應斷開，鋼筋保護層不小于10mm。
?、雀綦x層
為減少結構變形和溫度應力對防水層的不利影響，應在防水層與基層之間設置隔離層，讓防水層能自由伸縮并提高抗伸縮變形能力。隔離層一般采用鋪一層5～8mm干細砂滑動層并干鋪一層卷材，或在找平層上直接鋪塑料薄膜的方法。
⑸與立墻及突出屋面結構的連接
剛性防水層應在與女兒墻等立墻及突出屋面結構部位留設縫隙，并用柔性密封材料進行處理，防止剛性防水層的溫度變形推裂女兒墻。
2、細石砼防水層施工
一個分格縫內的砼須一次澆完，不得留施工縫。澆筑砼時應保證鋼筋網片設置在防水層中部，砼應機械振搗密實，表面泛漿后抹平，收水后再次壓光。
細石砼防水層的施工氣溫宜為5～350C，不得在負溫和烈日暴曬下施工。防水層砼澆筑后，應及時養護，養護時間不少于14天。

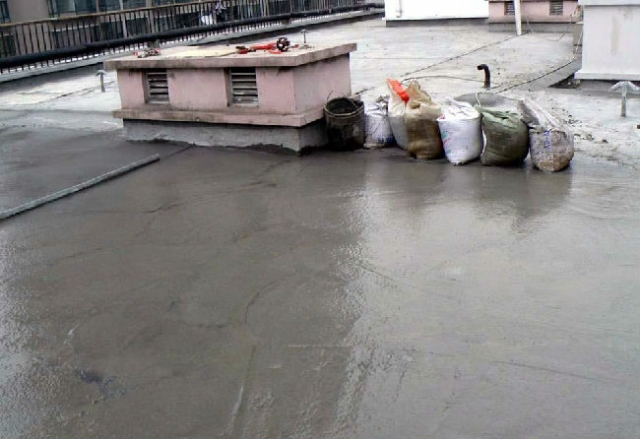

細石砼防水層施工：
