摘要：結合具體的工程實踐,著重介紹了旋噴樁加固地基的施工主要技術措施,闡述了旋噴樁施工質量檢驗和標準,為同類工程提供借鑒。
關鍵詞：旋噴樁地基加固技術措施
一、前言
旋噴樁地基加固技術，是利用鉆機把帶有噴嘴的注漿管鉆至土層的預定位置后，以高壓設備使?jié){液或水成為20MP左右的高壓水流從噴嘴中噴射出來，沖擊破壞土體，同時鉆桿以一定速度向上提升，將漿液與土粒強制攪拌混合，漿液凝固后，在土中形成固結體，即為旋噴樁。運用該技術加固地基，具有施工方便，工藝簡單，地基加固見效快，耐久性好，施工工期短等優點。
二、工程概況
某鋼筋混凝土蓋板箱涵位處某河西岸，離河道中心約700m。該涵址處基底下臥淤泥質粘土軟弱層，基礎設計為漿砌片石剛性聯合基礎。
三、地質資料
根據鉆探資料，涵址處自上而下地質情況依次為：粉質粘土表層，厚約2m；中密細砂層，厚約4m；中密粗砂層，厚約3.6m；淤泥質粘土層，厚約1.6m；再下為中密粗砂，地基承載力不能滿足設計要求，須加固處理。
四、地基加固方案
為滿足承載力要求，設計采用旋噴樁進行地基加固處理。設計旋噴樁有效長度為11m，樁徑為φ50cm，樁間距140cm，呈正三角形布置，共計旋噴樁99根，總長1089m。樁頂鋪設30cm厚碎石墊層。
五、主要技術措施
?。ㄒ唬┦┕た傮w安排原則：
?。?、先地基旋噴樁加固，七天后挖基進行涵體施工；
２、先試樁，后正式成樁；
?。ǘ┦┕?zhǔn)備
?。?、施工前必須進行地面構筑物、地下管線（水、電、油、通訊等）的調查、拆移，確認無障礙物后方可進行場地清理工作。
?。?、施工場地清理、平整。地面構筑物、地下管線和影響施工的架空線路拆移完畢后，用推土機推除地表腐植土、推平，并用壓路機碾壓密實。
?。?、挖設排漿溝和臨時泥漿存放池，排漿溝沿涵長方向挖設，宜兩排樁共用一排漿溝。同時必須挖設臨時排水溝，疏干地表水，使基面層保持干燥狀態。
?。础⒏鶕?jù)設計測設涵洞中線、涵洞基頂平面及旋噴樁樁位，確定地基處理長度、寬度并用石灰線醒目標注。
?。?、準備旋噴樁機具、設備及材料。
?。?、試樁，確定旋噴速度、噴射壓力、提升速度、噴漿量和泥漿水灰比等，確保成樁質量符合設計要求。
?。ㄈ┦┕すに囈?/span>
本涵地基加固旋噴樁施工采用單管成樁法施工。
?。?、施工機具和材料的選擇
旋噴樁施工機具：

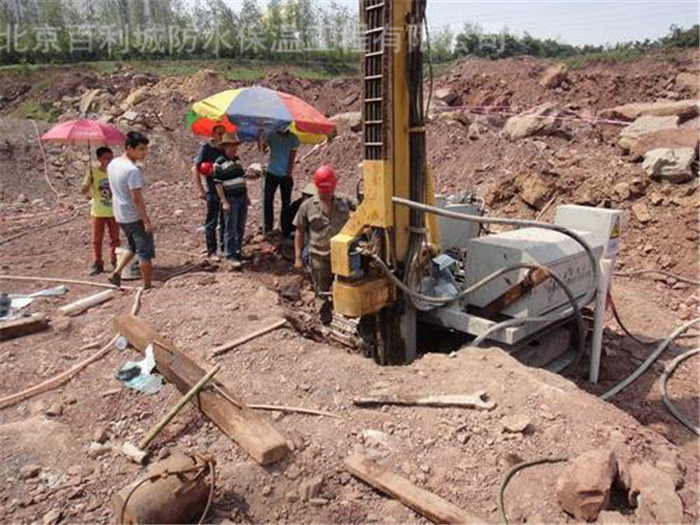

本涵地基加固旋噴樁采用無錫30型鉆機（或具有相當施工能力的鉆機）施工。旋噴注漿機主要由：旋轉鉆機、卷揚機、旋噴管、高壓泥漿泵（SCN-H300型）、高壓水泵、泥漿攪拌機、貯漿罐、注漿管、輸漿管、流量計等組成。
主要機具性能要求：
?、傩D(zhuǎn)鉆機轉速：20r/min；
?、谛龂姽埽▎喂埽翰捎猛鈴?phi;42mm或φ45mm地質鉆桿；
③噴嘴：采用2個收斂圓錐形噴嘴，噴嘴孔徑φ2～φ3mm；
?、芨邏耗酀{泵：壓力20～40Mpa，流量80～120L/min；
?、葑{管：采用內徑φ19mm高壓膠管，工作壓力31Mpa。
旋噴樁漿液材料：
水泥：采用42.5普通硅酸鹽水泥。使用前必須經試驗符合質量要求，嚴禁使用過期、受潮結塊的水泥。進場水泥必須離地存放，并加以遮蓋，防止受潮、雨淋。
水：必須經化驗符合混凝土拌合用水標準。
外加劑：在上凍前進行旋噴注漿時，必須在水泥漿液中添加抗凍劑，摻量由試驗確定，防止樁體凍脹。
水泥漿液配合比：
水泥漿液水灰比宜為1:1～1.5:1，稠度應適宜，防止過稠堵噴嘴、過稀影響質量，由試驗根據現場各層土樣優選出最合理漿液配方。為減緩水泥漿液沉淀速度、防止離析及保持良好的可噴性，宜在漿液中加入水泥用量3%的膨潤土（陶土）、0.9‰的堿。
漿液宜在旋噴前1小時內配制，使用時必須濾去硬塊、砂石等，以免堵塞管路和噴嘴。
２、施工順序和工序
?、偈┕ろ樞颍?/span>
旋噴樁施工順序：橫涵長方向逐排進行，同排樁應跳孔成樁(相距宜為4m),相鄰兩樁施工時間不應小于48小時。
?、谛龂姌秵喂艹蓸妒┕すば颍?/span>
?。?、旋噴樁單管成樁施工工藝要求
?。ǎ保┰嚇叮?/span>
根據現場各層土樣，在室內按不同的含水量和配合比進行試驗，優選出最合理漿液配方后，必須在正式施工現場進行噴射成樁試驗，確定旋噴管的轉速、提升速度、注漿噴射壓力、注漿量等參數，以查明噴射固結體的成樁直徑和樁體強度，驗證設計的可靠性和安全性。
?。ǎ玻C(jī)具就位、調整鉆架：
鉆機組裝好后，采用導軌法就位。鉆機基本就位后，調平安穩，將轉盤、鉆桿軸線對準樁位小竹片樁，對準誤差控制在2cm以內，再調整鉆架、鉆桿，使鉆桿垂直度控制在1%以內。
搭設設平臺，安裝漿液攪拌機、高壓泥漿泵、輸注漿管路、水電接頭、閘閥、儀表等。輔助設備安裝應滿足下列要求：①制漿機應略高于貯漿罐上口；②高壓泥漿泵進漿口必須加設濾網，并稍低于貯漿罐出口；③高壓泥漿泵與旋噴管間必須用高壓膠管連接。
安裝完畢后，必須再次檢查高壓設備、管路系統，確保規格符合設計要求、連接密封完好。并盡量縮短高壓注漿管的長度，控制在20m以內為宜。
（３）設備試運轉：
旋噴樁設備安裝完畢后，必須進行試運轉，確保狀態良好、運轉正常。設備試運轉應滿足下列要求：
?、巽@機（旋噴管）轉速、提升速度符合設計規定值，誤差在10%以內；
?、谠O(shè)備工作電壓、電流穩定，電壓保持在380V±15V，電流不超過額定值；
?、圯?、注漿液管路、水管路暢通，無滲漏；閘閥使用正常；壓力、流量等儀表顯示正確；
?、芨邏耗酀{泵電機達到設定轉速，能保持設定泵壓，泵壓誤差在±2Mpa以內；漿液排放量符合設計流量；
?、葜啤①A漿液設備的制備漿液能力滿足注漿要求；
?、拊O(shè)備運轉平穩，操作人員配合默契。
（４）鉆孔：
單管成孔法采用鉆機預鉆導孔。由于本涵址處地層中夾有較厚的中密細砂層，不宜利用旋噴管直接射水成孔法施工。
鉆孔前，應測量每根鉆桿長度，并按序用紅油漆編號，并在最上一根鉆桿壁上用紅油漆標出深度控制紅線。鉆進深度控制，以地面水平測量和設計樁底標高為依據，確定鉆桿入土深度。
鉆孔過程中必須做好導孔成孔記錄，包括地質層情況記錄。
導孔成孔后傾斜度應小于1.5%。
?。ǎ担┧酀{液制備：
水泥漿液制備在下旋噴管前1小時進行，隨配隨用。漿液的水泥、水及摻加劑必須按室內試驗和現場試樁確定的配合比嚴格計量，采用制漿機均勻拌制，足量貯存?zhèn)溆谩?/span>
單樁水泥漿液用量按下二式計算：
?、侔大w積法計算：
?、诎磭娏糠ㄓ嬎悖?/span>
式中：Q------旋噴漿液用量（m3）；
D------樁體直徑；
K------填充率，取0.75～0.90；
H------樁長，從地面計算；
B------損失系數，可選用0.1～0.3；
V------提升速度（m/min）；
q------單位時間噴射漿液量（m3/min）。
拌制好的水泥漿液必須經過嚴格過濾，除去硬塊、砂石等，以免堵塞管路和噴嘴。制備好的水泥漿液在旋噴過程中必須連續不停地攪拌，防止沉淀。
?。?）下旋噴管：
導孔成孔后，檢查孔位、孔深、垂直度符合設計要求后，提出鉆桿，下插旋噴管。
旋噴管下插前，必須檢查各部位連接是否緊密，密封圈是否封閉。并必須采用紅油漆在管壁上明顯標示出下插深度控制紅線。
下旋噴管采用邊射水邊下插的方法進行，防止噴嘴堵塞，射水下管采用低水壓，水壓力不超過1Mpa。直至旋噴管下插至離設計深度0.5m（以管壁上紅漆線控制），停止射水，利用自重作用上下串動沉至設計深度。
?。?）試噴：
旋噴管下插到設計深度后，必須先試噴，確保一切正常后方可正式旋噴成樁。
試噴主要步驟：
?、賹⒆{泵的吸管插入貯水箱；
?、谄饎涌諌簷C(jī)，待動轉正常后，空載起動高壓泥漿泵（注漿泵），使泵壓逐漸升高至規定值（20Mpa）；
?、墼谠O(shè)計深度原地旋轉旋噴管，轉速按20r/min控制；同時開動注漿泵，向孔內注入清水；
④待確認旋噴管轉動平穩、泵量和泵壓正常，將注漿泵的吸水管移至貯漿罐開始正式注漿成孔。
?。?）旋噴成樁：
試噴確定注漿系統運作正常后，注漿泵開始送水泥漿液入旋噴管，待估算水泥漿液的前鋒已流出噴嘴后，即可提升旋噴成樁。
旋噴成樁操作原則：先噴漿后旋轉和提升。
旋噴成樁步驟：
?、僭噰娡戤?，旋噴管在樁底部原地邊旋轉邊噴射水泥漿液1min；
?、谶呅D(zhuǎn)噴管、邊提升、邊噴射漿液成樁。轉速按20r/min控制，提升速度按20～25cm/min控制，注漿泵泵壓按20Mpa、流量按80～120L/min控制。
在旋噴成樁過程中，應按設計要求經常檢查量測泵壓、流量、轉速、提升速度和實際的漿液耗用量，并按規定填寫《旋噴注漿記錄表》保存。
在注漿過程中，出現泵壓驟然上升或下降、大量冒漿等異常情況時，應立即停止提升和注漿，以防斷樁。
當發現噴漿量不足影響樁體固結質量時，應采取重復噴射進行處理，確保成樁質量。
在注漿過程中，會有一定數量的土粒，隨著一部分漿液沿注漿管壁冒出地面，冒漿量小于注漿量的20%為正?，F(xiàn)象，超過20%或完全不冒漿時，應查明原因，并采取相應措施。
③拆卸注漿管：旋噴注漿過程中需拆卸注漿管時，應先停止提升和旋轉，再停止送漿，最后停機。拆卸注漿管采用鉆機自帶卷揚機人工輔助進行，拆管宜快，盡量縮短停泵時間。繼續旋噴注漿成樁時，開機順序同試噴。
停泵后重新旋噴時，旋噴管必須插入已噴樁體中不小于10cm，也即：注漿管分段提升的搭接長度不得小于10cm。
?、墚?dāng)旋噴管提升接近樁頂時，應從樁頂以下1m開始，應減緩提升速度，慢速提升旋噴至樁頂，并停止提升原地旋噴30秒，再向上慢速提升旋噴0.5m，確保樁頂質量。
?。?）噴射結束、拔管、器械清洗：
旋噴注漿達到設計樁頂（再加0.5m）后，注漿泵繼續送漿液，同時拔出旋噴管，待水泥漿液從孔口返出后，即可停止送漿，并將注漿泵的吸漿管移至清水箱中，抽吸定量清水將泥漿泵和注漿管路中的水泥漿液頂出，然后停泵。
鉆機、泥漿攪拌機、貯漿罐、注漿管和泥漿泵外用清水沖洗干凈備用。
?。?0）機具移位、樁頂補灌：
機具移位采用導軌法進行。移位時，防止損壞已成樁的旋噴樁固結體。
旋噴注漿結束后，由于水泥漿液的析水作用，一般均有不同程度的收縮，使旋噴樁固結體頂部出現凹穴，應及時用水灰比為0.6的水泥漿補灌。
樁頂補灌結束后，樁頂以上的空孔洞采用砂子填平地面保護，防止意外。
六、旋噴樁施工質量檢驗和標準
?。ㄒ唬┬龂姌妒┕べ|(zhì)量檢驗
?。?、對旋噴樁固結體的質量檢驗內容主要有：固結體的整體性和均勻性；固結體的有效直徑、垂直度、強度等。
２、旋噴樁質量檢驗應在噴射注漿結束4周后進行。
?。场z驗方法：
樁徑、垂直度外觀特征：開挖檢查；
固結體整體性和均勻性：鉆孔取芯或動測法；
強度評價：鉆孔取芯或動測法或標準貫入試驗；
復合地基承載力：荷載試驗。
?。ǘ┬龂姌妒┕べ|(zhì)量標準
旋噴樁注漿固結體質量及地基承載力標準
序號項目允許偏差檢驗方法
1位置（縱橫向）50mm尺量
2垂直度1.5%經緯儀或吊線測鉆桿傾斜度，查施工記錄
3有效直徑±50mm開挖500～1000mm深后尺量
4深度不小于設計深度測量鉆桿長度，查施工記錄
5無側限抗壓強度≥3.5Mpa在樁徑方向1/4處、樁頭至樁長范圍內垂直鉆芯取樣
6復合地基承載力fsp,k≥0.15Mpa
七、結語
實踐證明，利用旋噴樁技術進行地基加固的效果是顯著的，大大提高了地基的承載力。同時，此法適用于各種復雜的地質條件,具備質量好、承載力高等優點，對于中、小型結構地基和既有建筑物結構地基加固造價底，較為經濟合理。
