?
一、鋼結構屋面防水工程的滲漏水原因分析
1、屋脊部位
該部位漏水的主要原因是：屋脊處波峰太高，屋脊蓋板無法保證防水；縱向搭接不放膠泥或硅膠，形成縫隙而漏水；屋脊蓋板縱向搭接用鉚釘連接，熱脹冷縮強度不夠而拉斷鉚釘，形成漏水；屋脊蓋板與屋面板之間不敷設堵頭，或堵頭放置不規(guī)范而脫落形成漏水。
2、屋面氣樓部位
該部位漏水的主要原因是：氣樓與屋面交接處收邊下未放置泡沫堵頭，且收邊縱向搭接未敷設膠泥或硅膠；屋面外板在氣樓交接處未上板；氣樓結構支柱開孔部位未做防水處理；氣樓自身制作、安裝存在漏水隱患。
3、采光板部位
采光板部位防水是維護系統(tǒng)防水的重要部位，采光板安裝中的膠泥鋪設、防水螺釘是屋面漏水的主要隱患；采光板板型與屋面板板型不吻合，采光板兩側波峰高于屋面板，安裝后，密封過嚴形成采光板內外氣壓差，毛細水從采光板兩側縫隙進入屋面內部漏水；采光板縱向搭接長度不夠，且膠泥老化失去粘性；縱向膠泥脫落；采光板和彩鋼板之間為剛性搭接，中間的縫隙未密封。
4、屋面開孔部位
彩鋼板屋面開洞口，必須是既要解決外觀又要解決屋面防水問題，此兩問題都要根據開洞形式及彩鋼屋面防水板型號來決定。該部位漏水的主要原因是：風機開孔未按設計節(jié)點進行防水處理，鋼堵頭放置未敷設防水膠泥和硅膠；風機開孔四周預留范圍較小，雨水流淌不暢，容易積水；開孔四周包邊搭接未進行防水處理；開孔內部四周未加結構件，形成低凹積水；得泰防水施工存在阻水現象，形成積水。
5、檐口部位
是漏水問題的主要根源，該部位漏水的主要原因是：屋面外板安裝未力口泡沫堵頭，屋面外板未下扳；墻面外板長度不足，且檐口部位未加防水收邊。
6、天溝部位
搭接縫與彌合縫是漏水的兩個關鍵部位，與鋼筋混凝土屋面相比，鋼結構屋面的天溝深度小，且天溝與歷面無連續(xù)防水構造，天溝積水時，很難保證不漏水。該部位漏水的主要原因是：內天溝焊接接頭存在縫隙，形成滲水；天溝和雨水管管徑設計過小，與廠房坡長不匹配；天溝端部沒有做封頭板；屋面外板伸人天溝長度不足，水會倒流人廠房內部。
7、雨蓬部位
該部位漏水的主要原因是：雨蓬與附房之間接口部位處理不當；雨蓬與外墻之間未設置堵頭或未按設計要求伸入外墻板內。
8、磚墻與輕鋼屋面連接部位
該部位容易形成漏水隱患，屋面板與水泥墻面結合處漏水，主要原因為應力不同步而引起硅酮膠與粘接面開裂而漏水。
二、鋼結構屋面防水材料
1、聚脲防水涂料
聚脲防水涂料是一種雙組分、多用途涂料。主要原材料有：端氨基聚醚樹脂、胺擴鏈劑和MDI預聚體等構成。Ａ組分為均勻無色或淺黃色液體；Ｂ組份為均勻褐色液體，顏色根據用戶要求確定（顏色可調配），主要原材料都可以在國內解決。本產品采用噴涂方法施工。聚脲防水涂料主要適用于各種金屬屋面防水、客運專線（速度200km/h以上）、無碴高鐵、城際鐵路、城市輕軌的預制混凝土橋梁全效防護整體噴涂，高架混凝土橋面、防撞墻、電纜槽的防水噴涂，高架橋混凝土橋墩、承臺長效防護噴涂，屬于厚質涂料，推薦噴涂厚度：普通要求領域1.5～2.0mm，特殊應用場合可增加噴涂厚度至3～6mm，不存在復涂后層間剝離現象。
2、丙稀酸水性涂料
丙稀酸水性涂料價格低廉，具有安全環(huán)保、耐老化性優(yōu)異、耐堿性佳、合成加工簡單等特點，在防水、防火、防腐、防污、隔熱保溫等功能上有著重要的應用。水性丙烯酸涂料也存在一些不足，如耐熱性不良、熱粘冷脆等。水性丙烯酸樹脂的改性:雖然水性丙烯酸涂料因其優(yōu)異的性能而應用十分廣泛，但是其本身存在的問題也限制了它的發(fā)展，因此，通過改性改善它的有關性能，具有重要的現實意義。當前，水性丙烯酸樹脂改性主要有環(huán)氧樹脂改性、聚氨酯改性、有機硅改性、有機氟改性以及納米改性等。
3、金屬鋁箔自粘防水卷材
金屬鋁箔自粘防水卷材是針對金屬屋面夏季高溫、冬季低溫的特殊情況，開發(fā)研制出的一款高端防水產品，該產品可降低屋面溫度達5—15℃，耐老化、耐高溫，延伸率優(yōu)，抗拉強度高，粘貼力強，能實貼不規(guī)則金屬屋面，能使金屬面層完全與空氣隔離，起防水、防腐、隔熱、散熱等作用。采用冷施工，對金屬面漆及保溫層無任何傷害。施工方便，揭去下方的隔離膜，貼正位置即可。
三、鋼結構屋面防水施工方案（涂料防水）
1、工藝流程：屋面基層檢查——屋面防水區(qū)域局部防腐處理——涂第一層基層涂料——增強聚酯布——涂第二層基層涂料——在處理好防水區(qū)域的涂層表層涂料。
2、施工步驟
?。?）基層清理、除銹
?。?）屋面防水區(qū)域局部防腐處理
?。?）金屬屋面搭接處:金屬屋面搭接處先涂一層貝斯基層涂料，在其仍為濕潤時，把15～20厘米寬的縫織聚酯布嵌入其中，再從上面用基層涂料充分浸潤縫織聚酯布，以至全干。

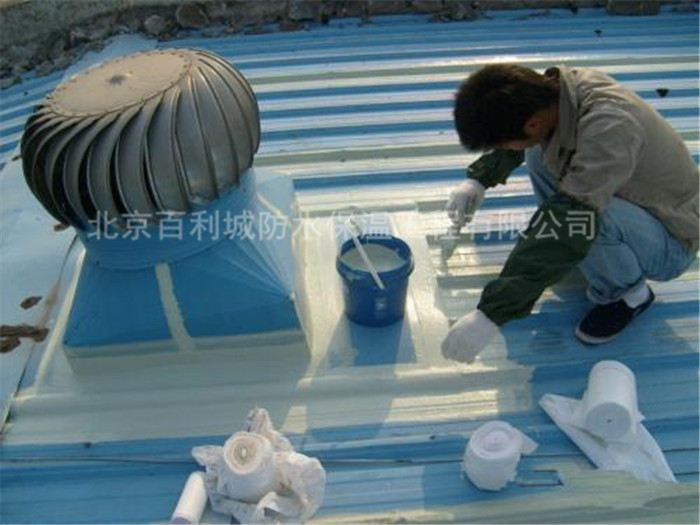

（4）金屬屋面的突出物(如煙囪、出氣孔、風機口等):裁剪尺寸、形狀合適的縫織聚酯布，并按技術要求裁剪好，在突出物周圍涂一層貝斯基層涂料，把裁剪好的縫織聚酯布鋪于其上，再從上面用貝斯基層涂料充分浸潤縫織聚酯布，確保不起泡、不起皺。
（5）金屬屋面固件：用10㎝×10㎝的縫織聚酯布，按上述同樣的方法處理。
?。?）金屬屋面天溝：天溝搭接縫,落水口等處先用金屬屋面防水系統(tǒng)進行局部防水處理，然后在更大防水范圍涂一層涂料,
在其仍為濕潤時鋪上縫織聚酯布,再從上面用漿料充分浸潤縫織聚酯布,以至全干.至少12小時后,最后再涂一層漿料.
?。?）在做好防水處理的區(qū)域涂二層表層涂料，表層涂料的總涂覆率為35平方米/20升(可以一次涂刷，但建議分兩次涂刷，保持總涂覆率不變)。
?。?）基層涂料的單層的涂覆率為40平方米/20升，縫織聚酯布的利用率為90%。
四、鋼結構屋面防水施工方案（自粘卷材防水）
1、施工工序
基層除銹、清理——細部節(jié)點處理——卷材放樣鋪貼——卷材大面鋪貼
?。?）基層清理：彩鋼板表面生銹部位用鋼絲刷或電動鋼絲刷打磨除銹處理，材料嚴禁鋪貼在生銹的彩鋼板表面，除銹完成后對金屬屋面表面用掃帚清掃干凈，表面浮塵、銹粉用濕拖布清理干凈，確?；鶎颖砻鏇]有浮塵，待基面水干燥后方可進行卷材鋪貼。
?。?）細部節(jié)點處理：在屋面瓦楞、脊瓦、固定螺釘等細部節(jié)點處用密封帶做局面密封處理，基層表面處理干凈將60mm寬密封帶直接裁剪好粘貼于基面。
?。?）卷材放樣鋪貼：屋面卷材鋪貼方向應平行屋脊方向由低至高順序鋪貼，鋪貼第一幅溴化丁基卷材時，先在彩鋼板表彈一道卷材控制線（保證卷材鋪貼平直）。
（4）卷材大面鋪貼：施工時用一根木棍/鐵棍由卷材中心紙軸部位穿過，兩人分別抬起木棍/鐵棍兩端，揭除卷材端頭隔離膜將卷材端頭粘結在基面上，抬卷材兩人沿預先彈設的卷材控制線緩慢向前移動卷材（離開基面）同時揭除卷材粘接面隔離膜，后面一人將卷材滿粘粘貼在彩鋼板基面上，瓦楞、接縫部位不得出現空鼓現象，施工時應控制卷材行進速度保證后面工人粘貼卷材的滿粘性。
卷材長邊搭接處預留自粘丁基膠層自粘搭接，粘結搭接邊時接除表面隔離膜壓實粘牢即可（搭接寬度80mm），搭接邊不可露黑邊，短邊搭接時，將下層卷材表面灰塵擦拭干凈，直接粘貼在卷材表面即可。
?。?）鋼結構防水維修施工應先自檢修補重點排查卷材有無露黑現象及卷材搭接尺寸，發(fā)現不合格處及時修補，自檢合格后邀請客戶進行驗收。
2、鋼結構屋面防水施工注意事項
（1）防水層施工時工人穿軟底防滑鞋；
（2）屋面坡度較大時應做好防滑落現象；
（3）屋面卷材不可集中在一處擺放防止局部壓力過大；
（4）卷材屋面擺放應采用防下滑措施；
（5）五級以上大風天氣，雨雪天氣禁止施工。
